金属のいろは(1)ー金属材料の概要編ー

 金属材料は古代中国の青銅器のように古くから使われている材料ですが、現在においても輸送機器、鉄橋、建築物、電子機器、食品容器など様々な分野で使用されており、生活に欠くことのできない材料です。今年度の技術解説では「金属のいろは」と題し、3回にわたり金属材料について解説します。今回は、金属材料の概要と代表的な金属である鉄について解説します。第2回では、金属材料の強度について、第3回では金属材料の腐食について解説する予定です。

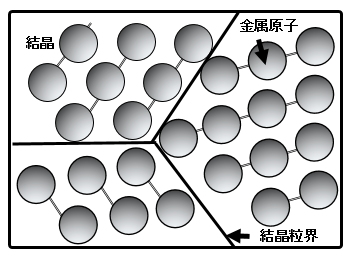

図1 金属結晶の模式図

■金属材料とは

 金属材料には、金属光沢があること、電気伝導や熱伝導の良導体であること、引張や圧縮により変形が可能であることなどの特徴があります。
 図1に金属結晶の模式図を示します。金属材料は金属元素が規則正しく配列してできた結晶材料です。一般的な金属材料はさまざまな方向を向いた結晶が集合した多結晶体です。ひとつひとつの結晶を結晶粒、結晶と結晶の境目を結晶粒界といいます。結晶の種類や、大きさ(結晶粒径)、分布などを金属組織といいます。金属の性質は金属組織の影響を大きく受けます。

 今回は、代表的な金属である、鉄を用いて金属組織と特性について解説します。

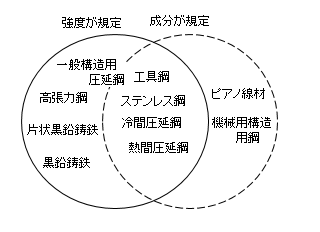

図2 鉄の分類の模式図

鉄の種類について

 鉄は最も代表的な金属材料です。鉄は大別すると炭素が0.2%未満の軟鋼、0.2%から2%含んだ鋼と2%以上含んだ鋳鉄、クロムを10.5%以上含んだステンレス鋼の4種類に分けられます。また、JISの規定項目で分類すると、強度のみ規定されているもの、成分のみ規定されているもの、両方が規定されているものの3種類に分けられます。強度のみ規定されているものは、一般構造用圧延鋼や鋳鉄など比較的安価な鋼材です。機械構造用鋼などは、熱処理や塑性加工により強度が大きく変化するため、成分のみが規定されています。強度と成分が規定されているものは、プレス加工性や溶接性などの加工性や、耐食性などの機能が重要な鋼材であり、工具鋼やステンレス鋼などがあります。このように鋼材により規定されている項目が異なりますので、鉄の品質管理を行う場合は、強度試験や成分分析を適切に選択する必要があります。

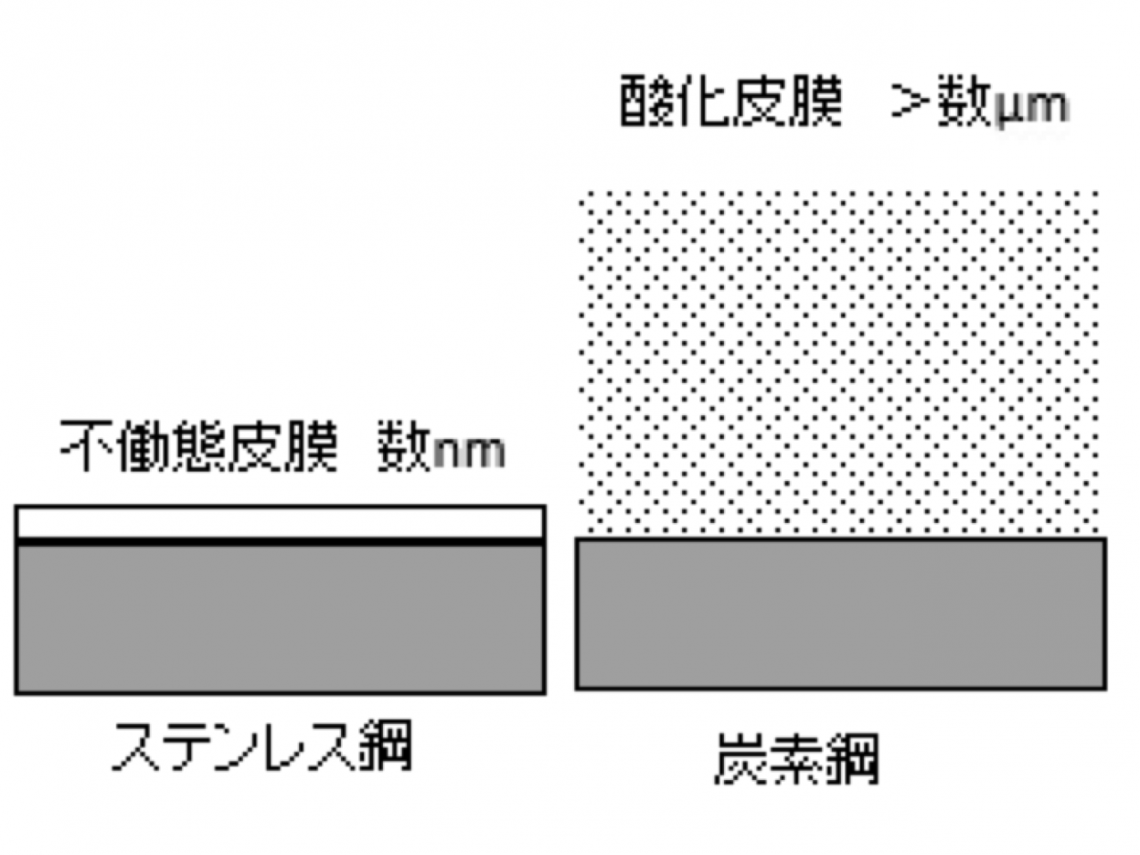

図4 ステンレス鋼の不働態の模式図

ステンレス鋼について

 ステンレス鋼はクロムを10.5%以上添加することで表面にクロムの不働態皮膜を形成させることで耐食性を著しく向上させたものです。 図4にステンレス鋼の不働態皮膜の模式図を示します。鉄の錆はμmオーダーですが、ち密ではないため、腐食の進行を止めることができません。一方ステンレスの不働態皮膜は数nmと非常に薄いですが、ち密な膜であり腐食進行を著しく抑制します。また、この不働態皮膜は傷がついても直ちに再生されます。しかしながら塩化物イオンにより不働態皮膜は破壊されます。ステンレス鋼は錆びないわけではなく、錆びにくい鋼であるため適切な使用・管理が必要です。ステンレス鋼の腐食については第3回にて解説する予定です。

参考文献

講座・現代の金属学 鉄鋼材料:日本金属学会

問い合わせ

金属材料係(彦根庁舎)
TEL 0749-22-2325

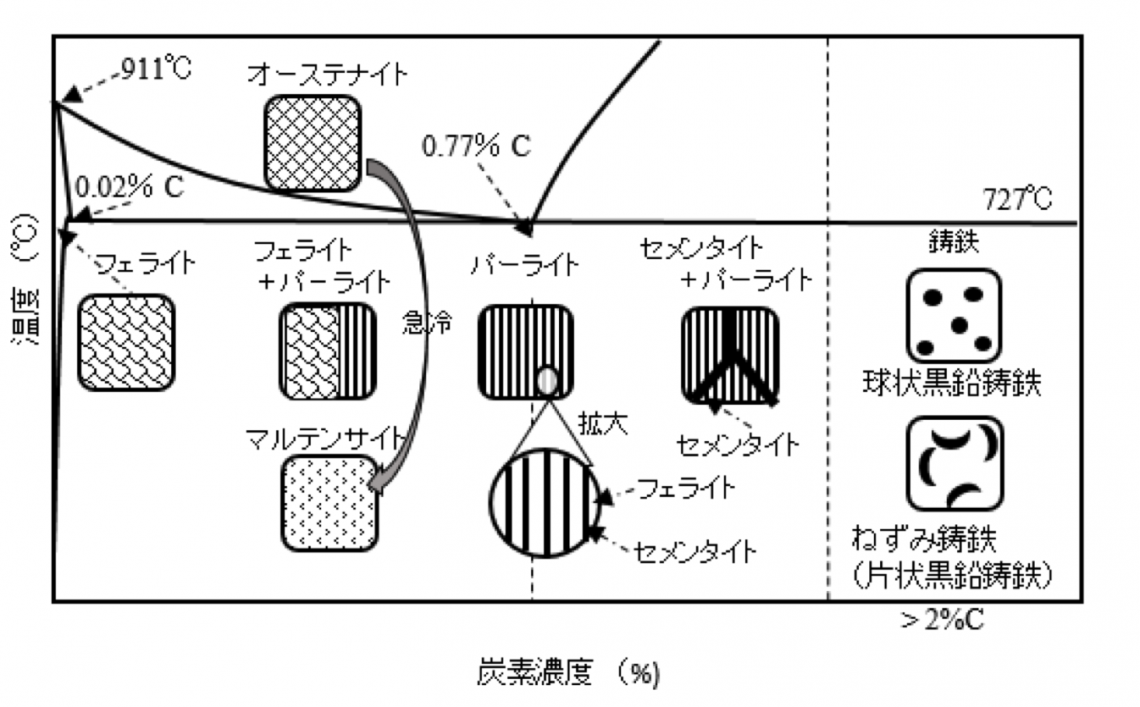

図3 鉄-炭素系状態図
